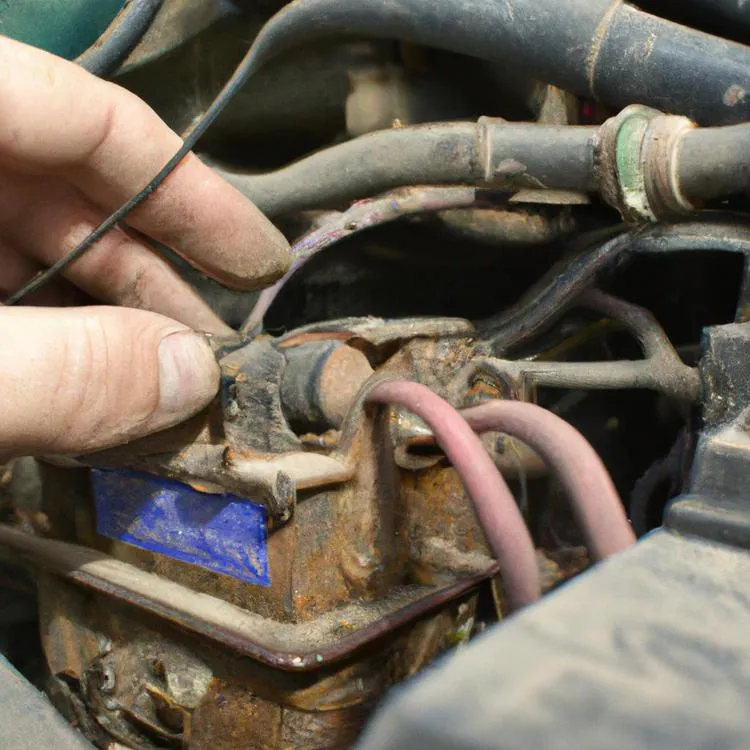

Regulator napięcia alternatora – objawy uszkodzenia i wymiana

Regulator napięcia alternatora odpowiada za utrzymywanie właściwego napięcia w instalacji elektrycznej auta – jeśli przestaje działać poprawnie, akumulator może się rozładowywać albo zostać przeładowany, co często kończy się awarią elektroniki. Warto więc znać typowe objawy uszkodzenia oraz umieć samodzielnie sprawdzić regulator prostym multimetrem.

Aby sprawdzić regulator napięcia, należy użyć multimetru ustawionego na prąd stały (DC) i zmierzyć napięcie na klemach akumulatora przy pracującym silniku – prawidłowy wynik to stabilne 13,8–14,5 V.

Objawy uszkodzenia regulatora napięcia

Jednym z najczęstszych objawów uszkodzenia regulatora napięcia jest problem z ładowaniem akumulatora. Jeśli regulator nie kontroluje prawidłowo napięcia generowanego przez alternator, może to skutkować niedoładowaniem akumulatora. W efekcie akumulator szybciej traci energię podczas jazdy, a po krótkim postoju jego napięcie spada do poziomu uniemożliwiającego poprawną pracę elektroniki.

Drugim wyraźnym sygnałem jest to, że samochód coraz trudniej się uruchamia. Rozrusznik kręci wolniej, kontrolki przygasają podczas rozruchu, a przy niskich temperaturach silnik może w ogóle nie zakręcić. Taki stan często mylony jest z „padniętym akumulatorem”, podczas gdy przyczyna leży właśnie w niesprawnym regulatorze napięcia alternatora.

Wahania w napięciu elektrycznym

Innym objawem uszkodzenia regulatora napięcia mogą być wahania napięcia w instalacji. Jeśli napięcie w samochodzie faluje lub jest zauważalnie zbyt wysokie, najczęściej oznacza to problem z regulacją. Taka sytuacja jest niebezpieczna, ponieważ może prowadzić do uszkodzenia żarówek, sterowników, radia i innych podzespołów elektronicznych w samochodzie.

Jak sprawdzić regulator napięcia?

Jak sprawdzić regulator napięcia miernikiem krok po kroku?

Prawidłowe napięcie ładowania sprawnego regulatora przy pracującym silniku powinno wynosić od 13,8 V do 14,5 V DC. Wszelkie odchylenia, zwłaszcza powyżej 14,8 V, grożą trwałym uszkodzeniem akumulatora i elektroniki pojazdu.

Do diagnostyki potrzebny będzie zwykły multimetr (miernik uniwersalny) z funkcją pomiaru napięcia DC i AC. Czy taka kontrola jest trudna? Nie – całą procedurę można przejść samodzielnie w kilka minut, trzymając się poniższych kroków.

Krok 1: Pomiar napięcia akumulatora przy wyłączonym silniku

Najpierw należy ocenić stan samego akumulatora, bo zbyt niski poziom naładowania może zafałszować dalsze pomiary.

• Ustaw multimetr na pomiar napięcia stałego (DC), zakres minimum 20 V.
• Przyłóż przewód czerwony do plusa akumulatora, czarny do minusa.
• Odczytaj napięcie przy wyłączonym silniku i wszystkich odbiornikach.

Prawidłowe napięcie naładowanego akumulatora powinno mieścić się w przedziale 12,4–12,6 V DC. Jeśli pomiar pokazuje wartości wyraźnie niższe (np. około 12,0 V lub mniej), akumulator jest niedoładowany albo zużyty i regulator trzeba oceniać ostrożnie.

Krok 2: Pomiar napięcia na wolnych obrotach silnika

Kolejny etap to sprawdzenie, czy alternator wraz z regulatorem podnoszą napięcie po uruchomieniu silnika.

• Pozostaw przewody miernika na klemach akumulatora (czerwony na plusie, czarny na minusie).
• Uruchom silnik i pozostaw go na biegu jałowym, bez włączania dodatkowych odbiorników.
• Po kilkunastu sekundach odczytaj napięcie.

W sprawnym układzie ładowania na wolnych obrotach powinno pojawić się napięcie w zakresie 13,8–14,5 V DC. W krótkich chwilach może wzrosnąć do około 14,8 V, ale nie powinno tego progu przekraczać.

Jeśli napięcie utrzymuje się poniżej 13,5 V mimo podwyższonego biegu jałowego, albo silnik pracuje, a miernik pokazuje tylko około 12,0–12,5 V, najprawdopodobniej występuje problem z ładowaniem – winny może być regulator, alternator lub połączenia elektryczne.

Krok 3: Pomiar napięcia przy podwyższonych obrotach

Następnie trzeba sprawdzić, jak regulator radzi sobie przy wyższych obrotach silnika, gdy alternator wytwarza więcej energii.

• Ustaw obroty silnika na około 3000–4000 obr./min (na przykład lekko wciskając pedał gazu).
• Obserwuj wskazania miernika pozostającego podłączonego do klem akumulatora.

Napięcie powinno pozostać stabilne, w granicach około 13,8–14,5 V. Gdy pomiar spada w okolice 12 V przy wyższych obrotach, oznacza to, że układ przestaje ładować – regulator może „odcinać” za wcześnie lub występuje przerwa w obwodzie ładowania.

Jeśli natomiast napięcie rośnie powyżej 15 V i dalej się zwiększa wraz z obrotami, regulator nie ogranicza napięcia. Taki stan bardzo szybko prowadzi do przeładowania akumulatora, gotowania elektrolitu oraz ryzyka uszkodzenia drogich modułów elektronicznych. W obu przypadkach regulator napięcia należy uznać za uszkodzony.

Jak interpretować wyniki pomiarów napięcia ładowania?

Prawidłowo działający układ ładowania powinien utrzymywać napięcie w przybliżonym zakresie 13,8–14,5 V przy różnych obrotach i niewielkich zmianach obciążenia (światła, dmuchawa, ogrzewanie szyby). Krótkotrwałe skoki maksymalnie do około 14,8 V są jeszcze akceptowalne.

Warto przyjąć prostą zasadę: wartości poniżej 13,5 V lub powyżej 14,8 V na zaciskach akumulatora przy pracującym silniku oznaczają awarię układu ładowania. Jeśli akumulator jest sprawny, w ogromnej liczbie przypadków przyczyną będzie regulator lub alternator.

Sprawdzenie alternatora (stojana) – pomiar napięcia zmiennego AC

Gdy pomiary na akumulatorze wskazują nieprawidłowe ładowanie, trzeba wykluczyć awarię alternatora. W tym celu należy zmierzyć napięcie zmienne generowane przez stojan.

• Wyłącz silnik i odłącz wtyczkę alternatora (zazwyczaj z trzema grubszymi przewodami – fazami).
• Ustaw multimetr na pomiar napięcia zmiennego AC, zakres co najmniej 100 V.
• Uruchom silnik i ustaw obroty w okolicach 3000–4000 obr./min.
• Mierz napięcie między parami przewodów wychodzących ze stojana (np. przewód 1–2, 2–3, 1–3).

W każdej z kombinacji napięcie zmienne powinno mieścić się mniej więcej w przedziale 40–70 V AC, rosnąć wraz z obrotami i być zbliżone na wszystkich parach przewodów. Jeśli na którejś parze napięcie jest dużo niższe albo pojawiają się duże różnice między fazami, uszkodzony może być stojan alternatora – w takim przypadku sama wymiana regulatora nie rozwiąże problemu.

Kontrola masy i połączeń regulatora napięcia

Awaria ładowania nie zawsze wynika z samego regulatora. Często winne są zaśniedziałe styki, luźne złącza lub słaba masa.

• Oceń wzrokowo złącza regulatora, kostki i przewody – szukaj śladów nadtopienia, przebarwień, korozji.
• Odłącz złącza i mechanicznie oczyść styki (np. drobnym papierem ściernym lub specjalnym preparatem do złączy elektrycznych).
• Sprawdź miejsce mocowania regulatora do nadwozia – w wielu autach obudowa pełni rolę masy.

Dobrą praktyką jest zdjęcie regulatora, oczyszczenie powierzchni styku z karoserią i ponowny montaż na czystym metalu. Można zastosować cienką warstwę pasty przewodzącej, która poprawi kontakt elektryczny i odprowadzenie ciepła. Słaba masa często powoduje objawy przypominające uszkodzony regulator, dlatego ten etap diagnostyki jest bardzo istotny.

Wymiana regulatora napięcia

Gdy pomiary napięcia i kontrola alternatora jednoznacznie wskazują na uszkodzony regulator, pozostaje jego wymiana. Całą operację można przeprowadzić samodzielnie, o ile ma się podstawowe narzędzia i dostęp do regulatora w danym modelu samochodu.

Aby wymienić regulator napięcia, najpierw musisz odłączyć akumulator – zacznij od odpięcia klemy ujemnej, aby uniknąć zwarcia. Następnie zlokalizuj regulator w swoim samochodzie (często jest zintegrowany z alternatorem lub przykręcony bezpośrednio do jego obudowy) i odczep złącza elektryczne. Usuń śruby, które trzymają regulator na miejscu i delikatnie go wyjmij, uważając, aby nie uszkodzić gniazd ani przewodów.

Montaż nowego regulatora

Po usunięciu starego regulatora czas na zamontowanie nowego elementu. Upewnij się, że nowy regulator jest przeznaczony do konkretnego modelu i wersji silnikowej twojego samochodu – niewłaściwy typ może albo nie działać, albo generować błędne napięcie.

Umieść regulator w tym samym położeniu, z którego został wyjęty, wkręć śruby mocujące i podłącz złącza elektryczne. Po zakończeniu montażu podłącz ponownie akumulator. Na koniec uruchom silnik i wykonaj ponownie pomiar napięcia na klemach akumulatora według opisanej wcześniej procedury. Jeśli układ ładowania pracuje prawidłowo, napięcie powinno utrzymywać się stabilnie w granicach 13,8–14,5 V, bez gwałtownych wahań przy zmianie obrotów i włączaniu odbiorników.
